Um transdutor refere -se a um dispositivo que converte energia elétrica e energia acústica um no outro. O conversor que converte energia elétrica em energia acústica é chamado de transdutor transmissor; O conversor que converte energia acústica em energia elétrica é um transdutor receptor. Os principais indicadores de desempenho do transdutor são a frequência operacional, largura de banda de frequência, frequência eletroacústica, impedância na frequência de ressonância, diretividade (largura do feixe de transmissão) e sensibilidade. De acordo com as características físicas e os materiais utilizados, os transdutores podem ser divididos em duas categorias: transdutores magnetostrritivos e transdutores eletroestritivos. O primeiro usa o efeito magnetostrritivo dos materiais ferromagnéticos, geralmente feitos de ligas de níquel ou níquel-ferro; Este último usa os efeitos eletroestritivos e piezoelétricos e geralmente é feito de materiais dielétricos, como cerâmica de titanato de bário e cerâmica de titanato de chumbo moído.
Um transdutor ultrassônico ou sensor ultrassônico é um sensor acústico. Os transdutores ultrassônicos usam cerâmica piezoelétrica que ressoa em frequências ultrassônicas. O efeito piezoelétrico do material converte sinais elétricos em vibração mecânica. Tipos de transdutores ultrassônicos: eles podem ser divididos em transdutores piezoelétricos, transdutores de sanduíche, transdutores cilíndricos, transdutores de buzina invertidos, etc. Quando uma tensão é aplicada a um transdututor piezoelétrico, o piezoelétrico muda de tamanho e a forma de cristais; A tensão CA faz com que eles oscilem na mesma frequência e geram ondas ultrassônicas.
O transdutor consiste em um alojamento, uma camada correspondente, um transdutor de disco de cerâmica piezoelétrico, um apoio, um cabo de chumbo e um receptor de matriz de pratos. O transdutor de disco cerâmico piezoelétrico é feito de material piezoelétrico PZT-5 polarizado na direção da espessura. O receptor da matriz de pratos consiste em 8 a 16 transdutores de pratos, dois anéis de metal e juntas de borracha.
Transdutores ultrassônicos são amplamente utilizados. Eles são divididos em indústrias, agricultura e transporte, vida, médicos e militares, de acordo com as indústrias às quais são aplicados. De acordo com as funções realizadas, é dividida em processamento ultrassônico, limpeza ultrassônica, detecção ultrassônica, detecção, monitoramento, telemetria, controle remoto, etc.; De acordo com o ambiente de trabalho, é dividido em líquido, gás, organismos vivos, etc.; De acordo com sua natureza, é dividido em ultrassom de poder, ultrassom de detecção, imagem por ultrassom etc.
Os transdutores de cerâmica piezoelétrica usam o efeito piezoelétrico do corpo piezoelétrico polarizado para obter saída de tensão. A parte de entrada é acionada por um sinal de tensão sinusoidal, que o faz vibrar através do efeito piezoelétrico inverso. A onda de vibração é acoplada mecanicamente à porta de saída através das portas de entrada e saída, e a parte de saída gera cargas elétricas através do efeito piezoelétrico positivo para realizar as duas transformações do corpo piezoelétrico a partir da energia -eletrônica elétrica -mecânica. E obtenha a maior tensão de saída na frequência ressonante do transdutor piezoelétrico.
Comparado aos transformadores eletromagnéticos, os transformadores de cerâmica piezoelétrica têm as vantagens de tamanho pequeno, leve, alta densidade de potência e alta eficiência, resistência a quebra, resistência de alta temperatura, sem medo de combustão, sem interferência eletromagnética e ruído eletromagnético. Além disso, o transformador de cerâmica piezoelétrica possui uma estrutura simples, é fácil de fabricar e é fácil de produzir em massa, tornando-o um componente de substituição ideal para transformadores eletromagnéticos em alguns campos. Os transformadores de cerâmica piezoelétrica são usados principalmente em conversores de comutação, notebooks, motoristas de lâmpadas de neon, etc.
O motor ultrassônico usa o estator como um transdutor. O efeito piezoelétrico inverso do cristal piezoelétrico é usado para colocar o estator do motor na vibração de frequência ultrassônica. Em seguida, o atrito entre o estator e o rotor transmite energia para acionar o rotor para girar. O motor ultrassônico possui um pequeno volume, torque grande, alta resolução, estrutura simples, acionamento direto, mecanismo de freio, mecanismo de rolamento, essas vantagens são benéficas para a miniaturização do dispositivo. Os motores ultrassônicos são amplamente utilizados em instrumentos ópticos, lasers, processos de microeletrônica semicondutores, máquinas e instrumentos de precisão, robótica, medicina e engenharia biológica.
O princípio do transdutor de limpeza ultrassônico é usar efeitos físicos como cavitação, pressão de radiação e fluxo de som quando as ondas ultrassônicas se propagam na solução de limpeza, para retirar a sujeira nas peças de limpeza e promover a reação química entre o líquido de limpeza e a sujeira, alcançando o objetivo dos objetos de limpeza. A frequência usada pela máquina de limpeza ultrassônica pode ser selecionada de 10 a 500 kHz de acordo com o tamanho e o objetivo do objeto de limpeza, geralmente de 20 a 50 kHz. Com o aumento da frequência do transdutor ultrassônico, o oscilador de Langzhiwan, oscilador longitudinal, oscilador de espessura etc. pode ser usado. Em termos de miniaturização, há vibração radial e vibração de flexão de um vibrador de wafer. A limpeza ultrassônica tem sido cada vez mais usada em equipamentos domésticos, eletrônicos, automotivo, borracha, impressão, aeronaves, alimentos, hospitais e indústrias de pesquisa médica.

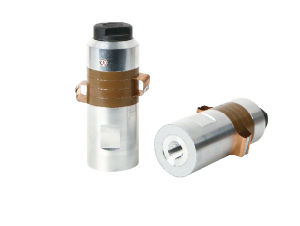

Existem dois tipos de transdutores de soldagem ultrassônica : transdutores de soldagem de metal ultrassônicos e transdutores de soldagem plástica ultrassônica. Entre eles, a tecnologia de soldagem plástica ultrassônica tem sido amplamente utilizada. A soldagem ultrassônica usa a vibração ultrassônica gerada pelo transdutor e transmite a energia de vibração ultrassônica para a área de soldagem através da peça de soldagem superior. Devido à grande resistência acústica da zona de soldagem (ou seja, a junção dos dois soldados), as altas temperaturas locais serão geradas para derreter o plástico ou o metal e o trabalho de soldagem é concluído sob a ação da pressão de contato. A soldagem ultrassônica pode facilmente soldar peças que não podem ser soldadas por outros métodos de soldagem. Além disso, também economiza custos caros de moldes para produtos plásticos, reduz o tempo de processamento, melhora a eficiência da produção e é econômica, rápida e confiável.
Ao adicionar o abrasivo fino com a ferramenta de processamento ultrassônico à peça de trabalho sob uma certa pressão estática, a mesma forma que a ferramenta pode ser processada. Durante o processamento, o transdutor precisa gerar uma amplitude de 15 a 40 mícrons a uma frequência de 15 a 40 kHz. As ferramentas ultrassônicas tornam o abrasivo na superfície da peça sujeita a um impacto contínuo de uma força de impacto considerável, destruindo o local da radiação ultrassônica, quebrando o material e alcançando o objetivo da remoção do material. O processamento ultrassônico é aplicado principalmente ao processamento de materiais quebradiços e duros, como gemas, jade, mármore, ágata e carboneto cimentado, bem como o processamento de orifícios moldados e orifícios finos. Além disso, a adição de vibração do transdutor ultrassônico a ferramentas de corte comum também pode melhorar a precisão e a eficiência.
A perda de peso ultrassônica é usar o efeito de cavitação e a vibração micromecânica dos transdutores ultrassônicos para quebrar e emulsificar células adiposas excedentes sob a epiderme humana e depois excretá -las para alcançar o objetivo da perda e modelagem de peso. Esta é uma nova tecnologia desenvolvida internacionalmente nos anos 90. A tecnologia de degradação ultrassônica alcançou um rápido desenvolvimento em casa e no exterior.
O transdutor ultrassônico é usado para receber a pressão do vaso sanguíneo. Quando o balão é pressurizado e fortemente pressionado contra o vaso sanguíneo, o transdutor ultrassônico não pode sentir a pressão do vaso sanguíneo porque a pressão aplicada é maior que a pressão da vasodilatação. Quando a pressão do vaso sanguíneo diminui para um certo valor, a pressão dos dois atinge um equilíbrio. Neste momento, o transdutor ultrassônico pode sentir a pressão do vaso sanguíneo. Essa pressão é a pressão sistólica do coração. O sinal indicador é enviado através do amplificador para fornecer o valor da pressão arterial. A eliminação do estetoscópio no esfigmomanômetro eletrônico pode reduzir a intensidade do trabalho da equipe médica.
Em ambientes tóxicos, radioativos e outros, as pessoas não podem trabalhar perto delas e precisam ser controladas remotamente; TVs, ventiladores elétricos e outros interruptores elétricos requerem um controle remoto. Estes podem ser equipados com transdutores ultrassônicos. Ao transmitir ondas ultrassônicas à distância, o transdutor de recepção instalado no sistema controlado recebe sinais, converte os sinais ultrassônicos em sinais elétricos e faz com que a switch Act.
No transporte moderno, é necessário monitorar automaticamente o tráfego e a contagem de veículos para entender a operação dos veículos. Por exemplo, uma estação de supervisão de tráfego está equipada com um transdutor ultrassônico e seu equipamento auxiliar que pode ser usado para transmissão e recepção. Quando o veículo passar, haverá um retorno de pulso acústico. O número de veículos diários pode ser obtido contando e acumulando. Instale um transdutor de uso duplo na parte traseira do carro para evitar uma colisão traseira. A instalação de um transdutor ultrassônico piezoelétrico receptor na estrada também pode monitorar a figura do ruído.
O uso generalizado de transdutores ultrassônicos torna a vida das pessoas cada vez mais conveniente, e a qualidade de vida está cada vez mais alta. A Weifang Jude é um fabricante e fornecedor de transdutores ultrassônicos, especializado em fornecer transdutores ultrassônicos, fornecendo transdutores de limpeza ultrassônica, transdutores de soldagem ultrassônica e transdutores ultrassônicos.
