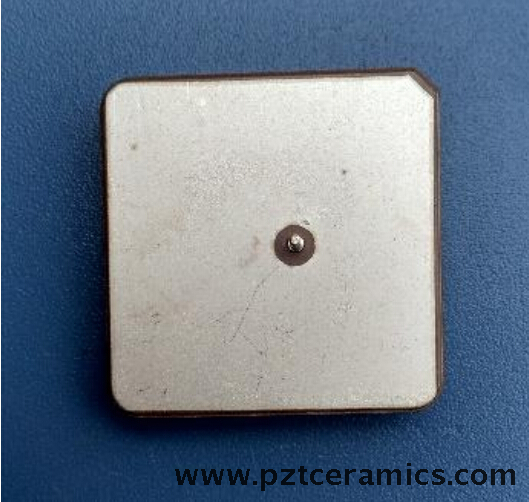

Especificação de antena de cerâmica GPS
Antena de cerâmica passiva GPS , que tem as vantagens de tamanho pequeno e baixo consumo de energia, pode aceitar o sinal da frequência GPSL 1 e uso no sistema de navegação automotiva e equipamentos eletrônicos portáteis .
1. Identificação do produto
Jude eletrônico | Antena de cerâmica | Frequência central | Estrutura | Tamanho | Grossura |
JD | Da | 1575 | S | 25 | T4 |
2.Estenna Performance
Parâmetros | Unidade | Especificações técnicas | ||||
Modelo de antena | / | JDFF1575S25T4 | JDFF1575S20T4 | JDFF1575S15T4 | ||
Dimensão | mm | 25 × 25 × 4 | 20 × 20 × 4 | 15 × 15 × 4 | ||
Grossura | mm | 9 | ||||
Frequência central | MHz | 1575.42±2 | ||||
Vswr | / | ≤1,5 | ||||
-10db Largura de banda | MHz | > 10 | > 8 | > 5 | ||
Impedância | Ohm | 50 | ||||
Ganho na Zenith | dbic | 5dbic com base no plano de aterramento de 50 × 50mm | ||||
Razão axial | / | ≤3 | ||||
Polarização | / | onda polarizada elipticamente destro (RHCP) | ||||
3.Materials
Número | Peças | Especificações |
1 | Antena | Cerâmica de microondas |
2 | Elemento de emissão | Eletrodo de prata |
3 | Alfinete | Pino de cobre |
4. Condição de medição
Número | Parâmetros | Especificações técnicas |
1 | Temperatura de trabalho | -20 ℃ ~+80 ℃ |
2 | Temperatura de armazenamento | -25 ℃ ~+85 ℃ |
3 | Teste de choque | Sine Sweep 1g (0-P) |
10 ~ 50 ~ 10Hz cada eixo | ||
4 | Tensão CC | DC = 3,3 ± 0,3V |
5.ntena padrão de radiação
6. Tamanho da Antena
Tipos | L (mm) | W (mm) | Hum) | D (mm) | R (mm) |
JDFF1575S25Y4 | 25,0 ± 0,2 | 25,0 ± 0,2 | 4,0 ± 0,1 | 1.8 | 3.0 |
JDFF1575S20Y4 | 20,0 ± 0,2 | 20,0 ± 0,2 | 4,0 ± 0,1 | 1.1 | 1.5 |
JDFF1575S15Y4 | 15,0 ± 0,2 | 15,0 ± 0,2 | 4,0 ± 0,1 | 0.6 | 1.5 |
