Uma placa de cerâmica piezo é um tipo de transdutor que converte energia mecânica em energia elétrica, ou vice -versa, com base no efeito piezoelétrico. Aqui está uma visão geral de sua definição, estrutura e princípio de trabalho:
Definição:

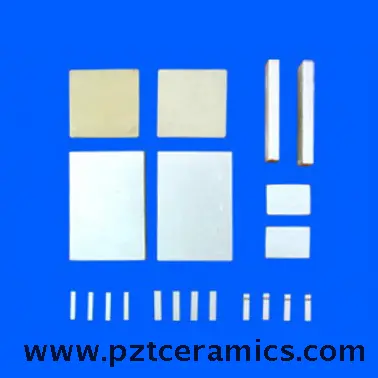

Uma placa de cerâmica piezo é um componente fino e plano feito de um material cerâmico piezoelétrico. Ele foi projetado para gerar uma carga elétrica quando submetido a tensão ou deformação mecânica e, inversamente, para deformar quando um campo elétrico é aplicado a ele.
Estrutura:
A estrutura básica de uma placa de cerâmica piezo normalmente consiste nos seguintes componentes:
Material piezoelétrico: este é o coração da placa e geralmente é um material de cerâmica, como o titanato de zirconato de chumbo (PZT). Este material exibe o efeito piezoelétrico, o que significa que pode gerar uma carga elétrica em resposta ao estresse mecânico ou deformação.
Eletrodos: as finas camadas de metal, geralmente feitas de prata ou níquel, são depositadas em ambos os lados do material piezoelétrico. Esses eletrodos servem para coletar e distribuir a carga elétrica gerada pelo efeito piezoelétrico.
Fiação: as conexões elétricas são conectadas aos eletrodos, permitindo a transferência de carga elétrica de e para o material piezoelétrico.
Princípio de trabalho:
O princípio de trabalho de uma placa de cerâmica piezo é baseado no efeito piezoelétrico, que ocorre em certos materiais cristalinos, incluindo a cerâmica piezoelétrica usada na placa. O efeito piezoelétrico pode ser entendido de duas maneiras:
Efeito piezoelétrico direto: quando a tensão ou pressão mecânica é aplicada à placa de cerâmica piezo, causa a rede de cristal do material piezoelétrico para se deformar ligeiramente. Essa deformação leva a um deslocamento de cargas positivas e negativas dentro do material, resultando na geração de uma carga elétrica através dos eletrodos.
Efeito piezoelétrico inverso: inversamente, quando um campo elétrico é aplicado nos eletrodos da placa de cerâmica piezo, induz uma deformação ou tensão no material piezoelétrico. Essa deformação faz com que a placa se expanda ou se contraa, dependendo da polaridade do campo elétrico.
Em aplicações práticas, as placas de cerâmica piezo são utilizadas para vários fins:
Sensing: Eles podem ser usados como sensores para medir quantidades mecânicas, como força, pressão, aceleração ou vibração.
Atuação: Eles podem atuar como atuadores para produzir movimento mecânico ou deslocamento controlado em resposta a um campo elétrico aplicado.
CHEFEÇÃO DE ENERGIA: Eles podem capturar energia mecânica de vibrações ou movimentos no ambiente e convertê -la em energia elétrica para alimentar pequenos dispositivos eletrônicos.
No geral, as placas de cerâmica piezo são componentes essenciais em muitas aplicações tecnológicas devido à sua capacidade de converter entre energia mecânica e elétrica de maneira eficiente e confiável.
Uma placa de cerâmica piezo é um tipo de transdutor que converte energia mecânica (como pressão ou vibração) em energia elétrica ou vice -versa. Consiste em um material piezoelétrico imprensado entre dois eletrodos. Quando a tensão mecânica é aplicada à placa, gera uma carga elétrica através dos eletrodos, conhecida como efeito piezoelétrico. Por outro lado, quando um campo elétrico é aplicado através dos eletrodos, a placa se deforma, criando movimento mecânico.
Essas placas são usadas em várias aplicações devido às suas propriedades únicas. Aqui estão alguns aspectos -chave de seu conceito e importância:
Sensor e atuação: as placas de cerâmica piezo são amplamente utilizadas para detectar aplicações, como nos acelerômetros para medir a aceleração ou vibração. Eles também são utilizados em sistemas de atuação, onde podem produzir um movimento mecânico preciso quando um campo elétrico é aplicado, tornando -os valiosos em dispositivos como impressoras a jato de tinta, limpadores ultrassônicos e sistemas de posicionamento de precisão.
Alta precisão: Uma das vantagens significativas das placas de cerâmica piezo é a capacidade de fornecer tempos de alta precisão e rápidos. Isso os torna ideais para aplicações que exigem controle ou medição precisa, como em instrumentos científicos, sistemas de nanoposismo e dispositivos médicos.
Compacto e leve: as placas de cerâmica piezo são tipicamente compactas e leves em comparação com os sistemas eletromecânicos tradicionais, tornando-os adequados para integração em dispositivos e sistemas em pequena escala, onde espaço e peso são restrições.
Baixo consumo de energia: eles geralmente têm características de baixo consumo de energia, tornando-as soluções com eficiência energética para várias aplicações, incluindo dispositivos portáteis, sistemas operados por bateria e dispositivos de colheita de energia.
Faixa operacional ampla: as placas de cerâmica piezo podem operar em uma ampla gama de frequências, temperaturas e condições ambientais, aumentando sua versatilidade e adequação para diversas aplicações entre as indústrias que variam de aeroespacial e automotivo a eletrônicos de saúde e consumo.
Confiabilidade e durabilidade: Devido à sua construção de estado sólido e falta de peças móveis, as placas de cerâmica piezo tendem a ser altamente confiáveis e duráveis, com longa vida útil operacional. Isso os torna adequados para ambientes e aplicativos exigentes, onde a confiabilidade é crítica.
Em resumo, as placas de cerâmica piezo desempenham um papel crucial em numerosos avanços tecnológicos, permitindo detecção, atuação e controle precisos em uma ampla gama de aplicações, oferecendo vantagens como alta precisão, compactação, baixo consumo de energia e confiabilidade.

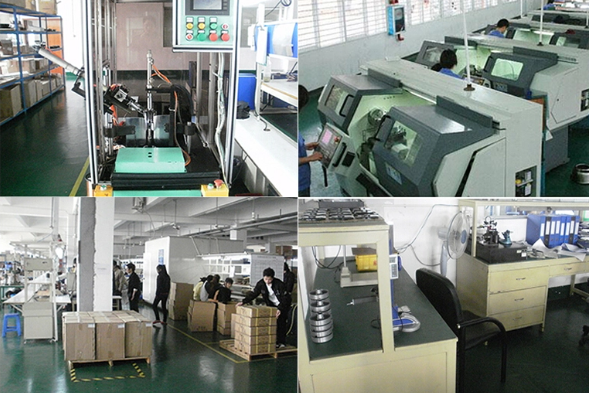

Com anos de especialização e um compromisso com a excelência, Jude é especializado no design, produção e personalização de placas de cerâmica piezo de alta qualidade para uma ampla gama de aplicações. Nossas instalações de fabricação avançadas e equipe qualificadas garantem a engenharia de precisão e o desempenho superior em todos os produtos que oferecemos.
Weifang Jude Electronic Co., Ltd.
Se você precisa de soluções de detecção, componentes de atuação ou dispositivos de colheita de energia, Jude oferece soluções confiáveis e inovadoras adaptadas para atender aos seus requisitos específicos. Faça parceria com Jude para a tecnologia de placas de cerâmica piezo de ponta que impulsiona a eficiência, a confiabilidade e o desempenho em seus aplicativos.
