Medidor de fluxo de inserção ultrassônica

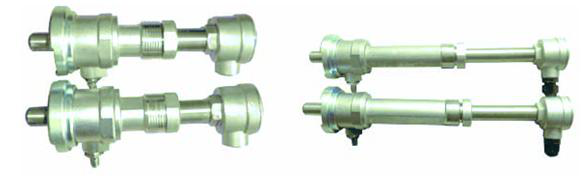

Ultrasonic insertion flow sensor refers to the measured pipe using special opening tool without stopping production in online drilling, is an installation method that the sensor and the measured medium are in direct contact to achieve flow measurement, the sensor solve the outer binding sensor in pipeline measurement of thick dirty pipe is not easy to receive the signal and a long time to measure the signal attenuation problem, has the characteristics of non-stop production installation, maintenance-free and independent of pipe diâmetro, sem perda de pressão e assim por diante. O material do tubo é de aço carbono ou aço inoxidável pode ser soldado diretamente para instalação, o oleoduto não pode ser soldado diretamente, como ferro fundido especial, aço de vidro, arco quadrado, tubo de cimento PVC deve ser equipado com um tubo especial pode ser instalado, a fim de evitar vazamentos. Ao fazer o pedido, forneça o diâmetro exato ou circunferência do tubo em teste.
Modelo e dados técnicos:
Parâmetro técnico | Tipo de inserção padrão (Direto) | Tipo de inserção estendido (para tubo de cimento) |
Calibre aplicável | DN80mm acima | |
Material | Válvula de esfera e sonda: aço inoxidável 316L; Base da válvula de esfera: aço carbono comum (aço inoxidável opcional) | |
Frequência operacional | 1MHz | |
Método de instalação | Z Método | |
Temperatura aplicável | -40℃ ~ 160 ℃ | |
Tamanho do orifício | Φ 19mm （ A instalação é usar o abridor de orifícios especiais fornecido pelo fabricante e pode ser instalado com pressão sem interromper a produção) ） | |
Classificação de pressão | 1.6MPA （ Pressão de instalação <0,8MPa） | |
Proteção de nível | IP68 （pode ser embebido em água ， profundidade de água ≤ 3 metros） | |
Espaço de instalação | Parede lateral a parede do tubo 550 mm | Parede lateral a tubo wal≥700 mm |
Comprimento | 186mm | 330mm |
Tipo de mídia | Um líquido único, uniforme e constante capaz de transmitir ondas ultrassônicas, como água, água do mar, esgoto, álcool e vários óleos. | |
Turbidez média | ≤20000ppm, o teor de bolhas é pequeno | |
Tubo aplicável | Aço de carbono, aço inoxidável, ferro fundido, cobre, PVC, alumínio, aço de vidro e outros tubos uniformes e densos, permitindo revestimento. | |
Cabo de sinal | A 100 metros além do cabo blindado de blindagem única especial recomendada seyv75-2, pode ser prolongada a 300 metros, o cabo de fiação deve ser aplicado para aumentar a interferência anti-interferência da carcaça de metal, cabo e cabo e não paralelo, tente evitar a interferência de frequência. | |
*Todos os produtos podem ser personalizados de acordo com os requisitos do cliente.
A Weifang Jude Electronic Co., Ltd é fabricante de componentes de cerâmica piezoelétrica , estamos envolvidos nesse setor há 20 anos, temos nossa própria fábrica, equipe técnica experiente, alcançamos a certificação ISO 9001.
Cooperamos com as universidades domésticas de primeira classe, estabelecemos uma sala profissional de P&D de cerâmica piezoelétrica, com todo esse suporte, podemos fornecer a melhor qualidade do produto e o melhor serviço.
Instituto de Pesquisa e Desenvolvimento: www.xjtcyjy.com
Certificação:
Fábrica:
Envio:
A maioria dos nossos produtos entrega ao cliente por via aérea via Express Company, como DHL, UPS, TNT , EMS etc.
Tempo de transporte : Uma semana pode chegar ao escritório do cliente depois de enviar de nós , .
temos embalagem interna de espuma suficiente e embalagem de pele .
Contate-nos:
E-mail: sales@pztceramics.com
Web: www.pztceramics.com
