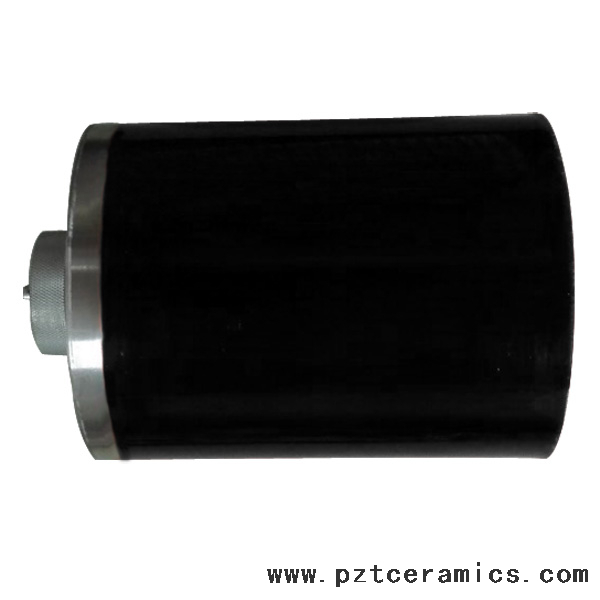

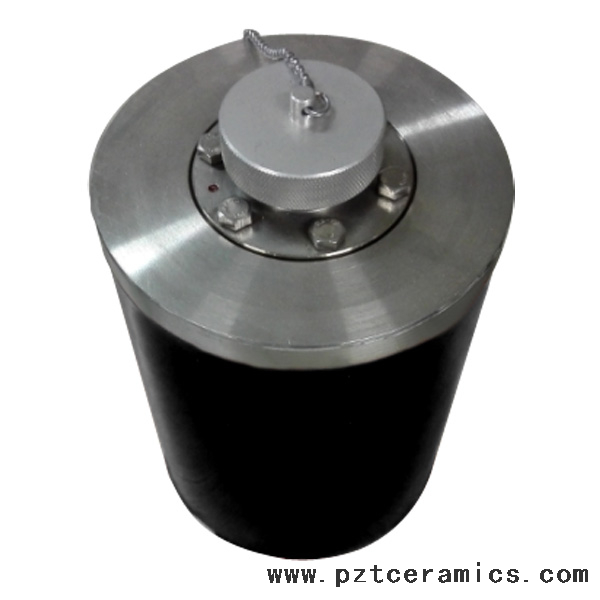

Tubo do tipo C-11K Transdutor ultrassônico à prova d'água
Os transdutores subaquáticos da China são tipicamente transmissores de frequência única, mas podem conter vários transmissores e receptores para diferentes frequências. Quando o sonar emite ondas ultrassônicas, a tensão de oscilação ultrassônica é aplicada às duas extremidades da planilha de cristal. Portanto, a espessura do cristal mudará com a tensão de oscilação ultrassônica, resultando em vibração ultrassônica. O cristal vibra para promover a radiação gerada pela água circundante.
1) Classificação piezoelétrica de chip: série preta Chip P4 e série amarela de chip P8;
2) Classificação de frequência: série de baixa frequência (17-23kHz), série de frequência intermediária (25-28kHz), série média e alta frequência (33-60kHz) e série de alta frequência (68-200kHz);
3) Classificação de energia: série 30W (incluindo 35W), série 50W (incluindo 60W), série 100W (incluindo 80W) e outro poder não convencional;
4) Classificação de forma: coluna reta e tipo de buzina
O parâmetro de desempenho Tabela 1:
Banda de frequência operacional: | 8kHz ~ 20kHz |
Frequência ressonante: | 11kHz |
Feixe horizontal: | omnidirecional |
Feixe vertical: | 45 graus (-3dB) |
Poder de entrada máxima: | 800W |
Nível de fonte de som: | 195dB (11kHz) |
Trabalhando em profundidade: | 500m |

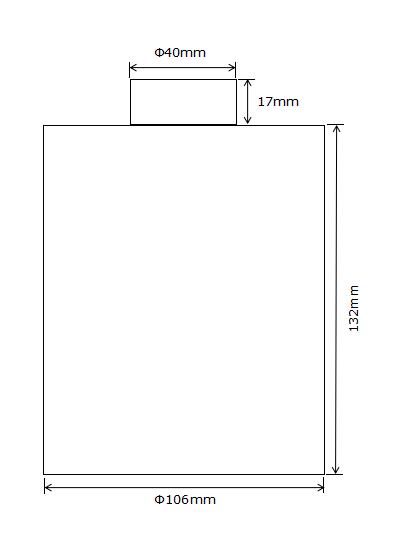

Diâmetro máximo: | 106m |
Altura: | 150mm |
Peso no ar: | 4,5 kg |
Temperatura de trabalho: | -5 ℃ ~ +70 ℃ |
Temperatura de armazenamento: | -40 ℃ ~ +80 ℃ |

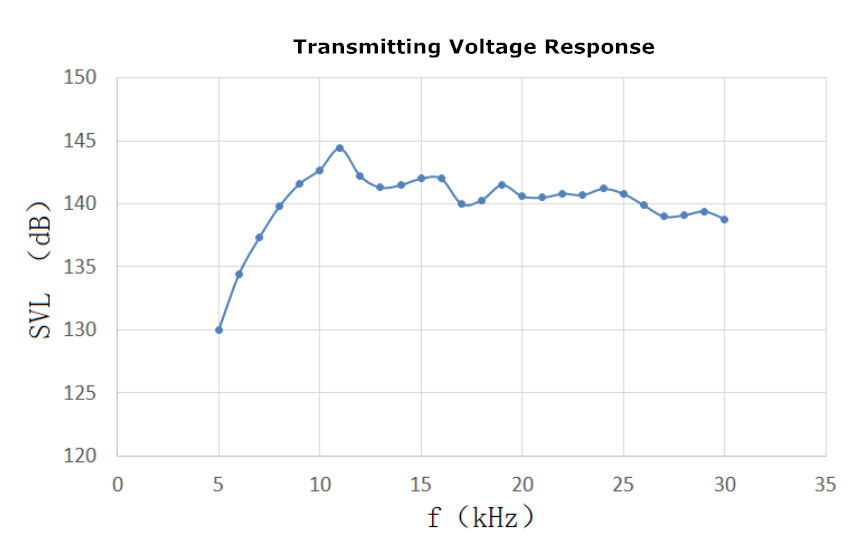

Curva de resposta de tensão de transmissão
Tabela de resposta de tensão de transmissão
Freq uenc Y. （KHz) | Resposta de tensão de transmissão （dB） |
5 | 130 |
6 | 134.4 |
7 | 137.3 |
8 | 139.8 |
9 | 141.6 |
10 | 142.7 |
11 | 144.4 |
12 | 142.2 |
13 | 141.3 |
14 | 141.5 |
15 | 142 |
16 | 142 |
17 | 140 |
18 | 140.3 |
19 | 141.5 |
20 | 140.6 |
21 | 140.5 |
22 | 140.8 |
23 | 140.7 |
24 | 141.2 |
25 | 140.8 |
26 | 139.9 |
27 | 139 |
28 | 139.1 |
29 | 139.4 |
30 | 138.8 |

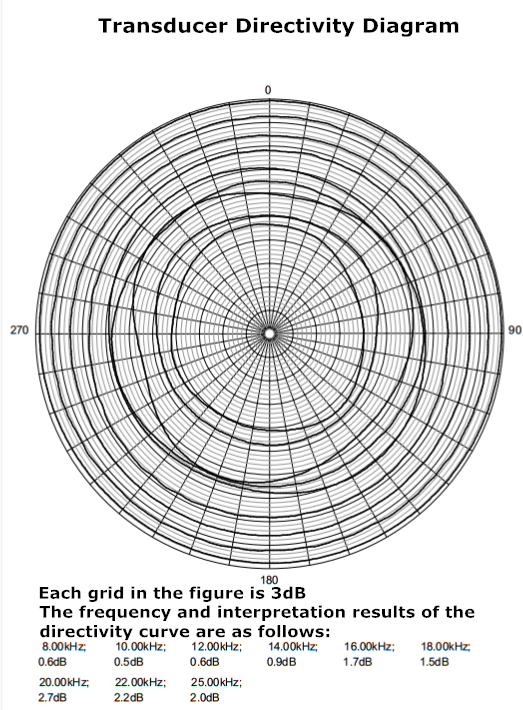

Diretividade horizontal

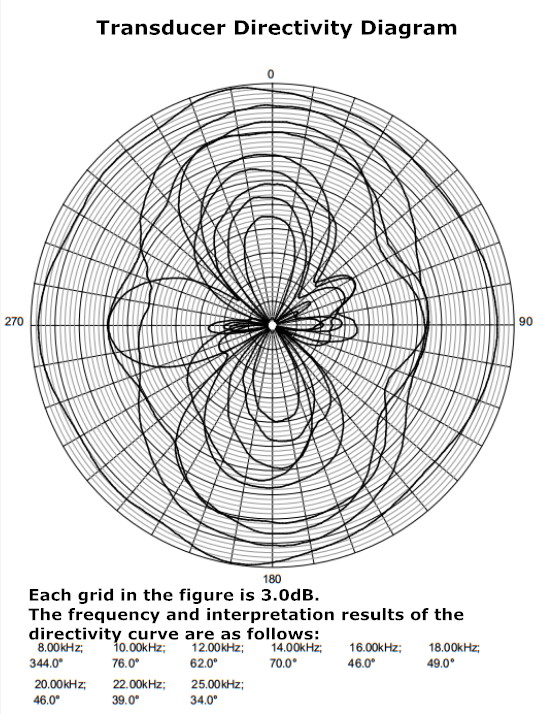

Diretividade vertical
Aplicação: O transdutor acústico ultrassônico é usado para detecção marinha e transdutor subaquático.
A Weifang Jude Electronic Co., Ltd é fabricante de componentes de cerâmica piezoelétrica , estamos envolvidos nesse setor há 20 anos, temos nossa própria fábrica, equipe técnica experiente, alcançamos a certificação ISO 9001.
Cooperamos com as universidades domésticas de primeira classe, estabelecemos uma sala profissional de P&D de cerâmica piezoelétrica, com todo esse suporte, podemos fornecer a melhor qualidade do produto e o melhor serviço.
Instituto de Pesquisa e Desenvolvimento: www.xjtcyjy.com
Certificação:
Fábrica:
Envio:
A maioria dos nossos produtos entrega ao cliente por via aérea via Express Company, como DHL, UPS, TNT , EMS etc.
Tempo de transporte : uma semana pode chegar ao escritório do cliente após enviar de nós , .
temos embalagem interna de espuma e embalagem de pele suficientes .
