Transdutor acústico ultrassônico

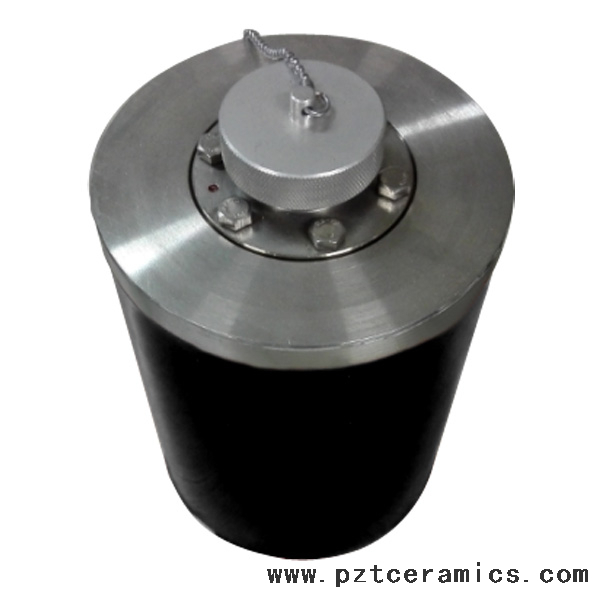

Transdutor de tubo do tipo C-11k
O transdutor acústico ultrassônico é operado pelo efeito piezoelétrico de uma cerâmica piezoelétrica cristalina ou pelo efeito magnetoestritivo de uma liga de ferro-níquel. Utilizamos efeitos eletroestritivos e efeitos piezoelétricos para produzir e receber ultrassom. Quando o sonar emite ondas ultrassônicas, a tensão de oscilação ultrassônica é aplicada às duas extremidades da planilha de cristal. Portanto, a espessura do cristal mudará com a tensão de oscilação ultrassônica, resultando em vibração ultrassônica. O cristal vibra para promover a radiação gerada pela água circundante.
O parâmetro de desempenho Tabela 1:
Banda de frequência operacional: | 8kHz ~ 20kHz |
Frequência ressonante: | 11kHz |
Feixe horizontal: | omnidirecional |
Feixe vertical: | 45 graus (-3dB) |
Poder de entrada máxima: | 800W |
Nível de fonte de som: | 195dB (11kHz) |
Profundidade de trabalho: | 500m |
Diâmetro máximo: | 106m |
Altura: | 150mm |
Peso no ar: | 4,5 kg |
Temperatura de trabalho: | -5 ℃ ~ +70 ℃ |
Temperatura de armazenamento: | -40 ℃ ~ +80 ℃ |
Tabela de resposta de tensão de transmissão
Freqüência （KHz) | Resposta de tensão de transmissão （dB） |
5 | 130 |
6 | 134.4 |
7 | 137.3 |
8 | 139.8 |
9 | 141.6 |
10 | 142.7 |
11 | 144.4 |
12 | 142.2 |
13 | 141.3 |
14 | 141.5 |
15 | 142 |
16 | 142 |
17 | 140 |
18 | 140.3 |
19 | 141.5 |
20 | 140.6 |
21 | 140.5 |
22 | 140.8 |
23 | 140.7 |
24 | 141.2 |
25 | 140.8 |
26 | 139.9 |
27 | 139 |
28 | 139.1 |
29 | 139.4 |
30 | 138.8 |
Diretividade horizontal
Diretividade vertical
Aplicação: O transdutor acústico ultrassônico é usado para detecção marinha e transdutor subaquático.
A Weifang Jude Electronic Co., Ltd é fabricante de componentes de cerâmica piezoelétrica , estamos envolvidos nesse setor há 20 anos, temos nossa própria fábrica, equipe técnica experiente, alcançamos a certificação ISO 9001.
Cooperamos com as universidades domésticas de primeira classe, estabelecemos uma sala profissional de P&D de cerâmica piezoelétrica, com todo esse suporte, podemos fornecer a melhor qualidade do produto e o melhor serviço.
Instituto de Pesquisa e Desenvolvimento: www.xjtcyjy.com
Certificação:
Fábrica:
Envio:
A maioria dos nossos produtos entrega ao cliente por via aérea via Express Company, como DHL, UPS, TNT , EMS etc.
Tempo de transporte : uma semana pode chegar ao escritório do cliente após enviar de nós , .
temos embalagem interna de espuma e embalagem de pele suficientes .
Contate-nos:
Correio: sales@pztceramics.com
Tel/Fax:+86-0536-2221236
Site: www.pztceramics.com
