Transdutor acústico ultrassônico

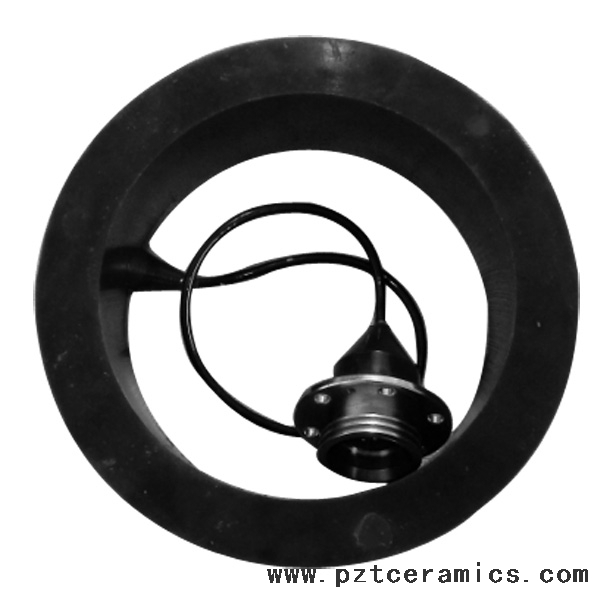

Transdutor de anel C-5000
O transdutor acústico ultrassônico é operado pelo efeito piezoelétrico de uma cerâmica piezoelétrica cristalina ou pelo efeito magnetoestritivo de uma liga de ferro-níquel. Utilizamos efeitos eletroestritivos e efeitos piezoelétricos para produzir e receber ultrassom. Quando o sonar emite ondas ultrassônicas, a tensão de oscilação ultrassônica é aplicada às duas extremidades da planilha de cristal. Portanto, a espessura do cristal mudará com a tensão de oscilação ultrassônica, resultando em vibração ultrassônica. O cristal vibra para promover a radiação gerada pela água circundante.
O parâmetro de desempenho Tabela 1:
Estrutura de apoio: | Semelhante à estrutura de apoio ao ar |
Banda de frequência de trabalho: | 2kHz ～ 12kHz |
Frequência ressonante: | 5kHz |
Feixe horizontal: | omnidirecional |
Resposta de transmissão de pontos de ressonância: | 142dB RE 1μPA/V a 1M |
Poder de entrada máxima: | 1200W (ciclo de trabalho de 10%) |
Profundidade de trabalho: | 400m |
Peso no ar: | 5 kg |
Temperatura de trabalho: | -5 ℃ ~ +70 ℃ |
Temperatura de armazenamento: | -40 ℃ ~ +80 ℃ |
O parâmetro de desempenho Tabela 2:
Estrutura de apoio: | estrutura de transbordamento |
Banda de frequência de trabalho: | 3,5kHz ～ 8kHz |
Frequência ressonante: | 4.5kHz |
Feixe horizontal: | omnidirecional |
Resposta de transmissão de pontos de ressonância: | 148dB Re 1μPa/V em 1m |
Poder de entrada máxima: | 4000W (ciclo de trabalho de 10%) |
Profundidade de trabalho: | ilimitado |
Peso no ar: | 5 kg |
Temperatura de trabalho: | -5 ℃ ~ +70 ℃ |
Temperatura de armazenamento: | -40 ℃ ~ +80 ℃ |
Aplicação: O transdutor acústico ultrassônico é usado para detecção marinha.
A Weifang Jude Electronic Co., Ltd é fabricante de componentes de cerâmica piezoelétrica , estamos envolvidos nesse setor há 20 anos, temos nossa própria fábrica, equipe técnica experiente, alcançamos a certificação ISO 9001.
Cooperamos com as universidades domésticas de primeira classe, estabelecemos uma sala profissional de P&D de cerâmica piezoelétrica, com todo esse suporte, podemos fornecer a melhor qualidade do produto e o melhor serviço.
Instituto de Pesquisa e Desenvolvimento: www.xjtcyjy.com
Certificação:
Fábrica:
Envio:
A maioria dos nossos produtos entrega ao cliente por via aérea via Express Company, como DHL, UPS, TNT , EMS etc.
Tempo de transporte : Uma semana pode chegar ao escritório do cliente depois de enviar de nós , .
temos embalagem interna de espuma suficiente e embalagem de pele .
Contate-nos:
Mail: sales@pztceramics.com
Tel/Fax: 86-0536-2221236
Site: www.pztceramics.com
