O transdutor ou sensor é um dispositivo que converte várias quantidades não elétricas em outra quantidade física (geralmente eletricidade) que é conveniente para processamento e transmissão de acordo com certas regras.

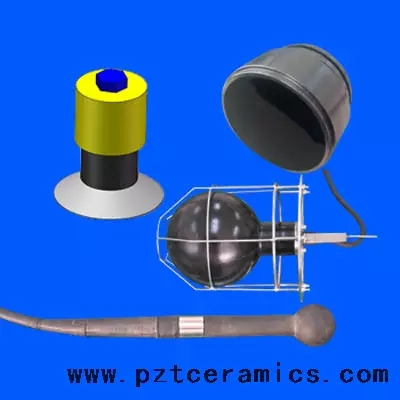

Transdutor de som ultrassônico
Composição: geralmente inclui componentes sensíveis, componentes de conversão e circuitos de medição e, às vezes, requer uma fonte de alimentação auxiliar.
1) Componentes sensíveis: nem toda a não eletricidade pode ser diretamente convertida em eletricidade e, às vezes, precisa ser convertida em outra não eletricidade que é fácil de se tornar eletricidade e depois convertida em eletricidade. O dispositivo que conclui a pré-transformação também é chamado de pré-conversador, como vários componentes elásticos.
2) Elemento de conversão: Um dispositivo que converte diretamente a não-eletricidade detectada em eletricidade, como cristais piezoelétricos, termopares, etc. Os elementos de detecção e comutação às vezes podem ser combinados em um.
3) Condicionamento de sinal e circuito de conversão: amplie e converta a saída do sinal elétrico pelo elemento de conversão em um sinal fácil de processar, exibir e registrar. Circuitos de ponte comumente usados, circuitos de entrada de alta impedância e circuitos de osciladores
4) Fonte de alimentação auxiliar: Forneça energia para o sensor. Os sensores que requerem uma fonte de alimentação externa são sensores passivos, como sensores resistentes, indutivos e capacitivos; Aqueles que não requerem uma fonte de alimentação externa são sensores ativos, como sensores piezoelétricos e termopares.
Um transdutor piezoelétrico é um sensor que converte pressão mecânica ou tensão em um sinal elétrico. Ele utiliza o efeito piezoelétrico, o fenômeno no qual certos materiais cristalinos são polarizados quando submetidos a pressão ou tensão mecânica, resultando em uma alteração responsável ou tensão. Os sensores piezoelétricos geralmente consistem em materiais piezoelétricos, eletrodos e estruturas de suporte.
Os materiais piezoelétricos são geralmente cristais piezoelétricos, como quartzo, titanato de zirconato de chumbo, etc. Esses materiais têm estruturas de cristal especiais e propriedades de polarização. Quando submetido a pressão externa ou estresse, a distribuição de cargas positivas e negativas dentro do cristal mudará, resultando em alterações de responsabilidade ou tensão.
Os eletrodos de um transdutor piezoelétrico são usados para coletar e direcionar uma alteração de carga ou tensão. Normalmente, os eletrodos são colocados em ambos os lados do material piezoelétrico e, quando o material piezoelétrico é submetido a pressão ou estresse, os eletrodos detectam uma alteração no comando ou tensão.
A estrutura de suporte é usada para apoiar e proteger o material piezoelétrico e os eletrodos. Geralmente, é feito de um material mecânico com rigidez e resistência à pressão suficientes para garantir que o material piezoelétrico funcione corretamente quando estiver submetido a pressão ou estresse.
Os transdutores piezoelétricos têm as vantagens de alta sensibilidade, ampla faixa de medição, resposta rápida e baixo consumo de energia. Eles são amplamente utilizados em campos como automação industrial, instrumentação, equipamentos médicos, engenharia automotiva e aeroespacial. Os transdutores piezoelétricos comuns incluem transdutores de pressão, transdutores de força, sensores de aceleração e sensores de micro força de pressão.
1. Alta sensibilidade: O sensor piezoelétrico tem alta sensibilidade e pode sentir com precisão pequenas mudanças de pressão.
2 Faixa de trabalho de largura: Os sensores piezoelétricos podem funcionar em uma ampla gama de pressões, de alguns pascals a vários megapascais.
3. Resposta rápida: A velocidade de resposta do sensor piezoelétrico é muito rápida, o que pode detectar a mudança de pressão em tempo real.
4. Alta resolução: Devido à sua alta sensibilidade, os sensores piezoelétricos são capazes de fornecer medições de pressão de alta resolução.
5. Não há necessidade de energia: os sensores piezoelétricos são sensores passivos que não requerem suprimento de energia externa e podem converter diretamente a pressão em sinais elétricos.
Automação industrial: Os sensores piezoelétricos podem ser usados para medir e controlar mudanças de pressão nos equipamentos industriais, como monitoramento de pressão em tubulações líquidas, controle de carga em equipamentos mecânicos, etc.

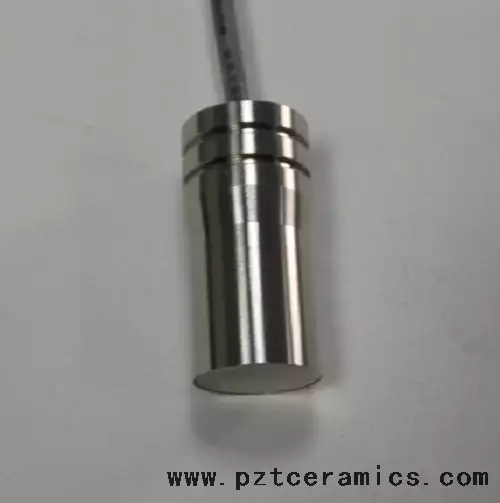

Sensor do medidor de fluxo de gás
Campo médico: os sensores piezoelétricos podem ser usados para medir mudanças de pressão nos equipamentos médicos, como monitoramento da pressão arterial, detecção de pressão das vias aéreas em ventiladores, etc.
Indústria automobilística: os sensores piezoelétricos podem ser usados para medir alterações de pressão nos motores de automóveis, como monitoramento de pressão nos sistemas de combustível, detecção de pressão dos pneus etc.
Sensor da máquina de balanceamento de rodas
Monitoramento ambiental: Os sensores piezoelétricos podem ser usados para medir alterações nos parâmetros ambientais, como pressão atmosférica, pressão da água e pressão do solo, e para monitorar meteorologia, hidrologia e outros campos.

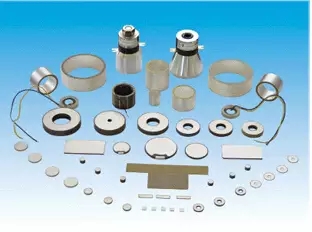

A Weifang Jude Electronic Co. Ltd é fabricante e fornecedor de cerâmica piezoelétrica de alta qualidade para uma infinidade de funções elétricas. Como fornecedor de materiais piezo , fornecemos componentes pizoelétricos , sensores de cerâmica pizizoelétricos , piezo ultrassônico e outros produtos piezo.
Weifang Jude Electronic Co. Ltd
Suas excelentes instalações de fabricação e força técnica abundante garantem que os produtos sejam de alta qualidade. Muitos tipos de produtos piezoelétricos e transdutores de energia produzidos pela empresa têm sido amplamente utilizados em componentes de alta frequência, poderoso soldagem ultrassônica, lavagem, perfuração e detecção de falhas ultrassônicas sensíveis. Outras aplicações incluem medição de comprimento, medição de poço de petróleo, medidores de fluxo e som subaquático, sonar etc. Uma boa reputação foi construída sobre a qualidade, a confiabilidade e a coerência dos produtos.
